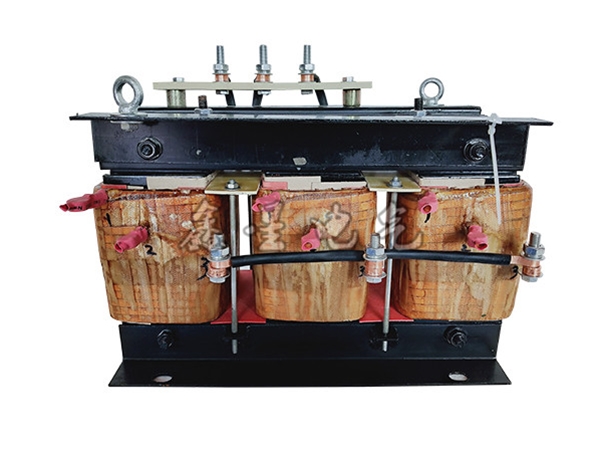

名称：频敏变阻器

详细信息

1适用范围

BP8Y系列频敏变阻器(以下简称变阻器)专用于电机功率1.5~200kW，频率为50Hz的YZR系列起重及冶金用三相异步电动机频繁操作条件下的起动及反接设备。该变阻器直接连接于异步电动机的转子回路中，不需另装接触器等短接设备；能使电动机获得接近恒转矩的机械特性，是极为理想的起动元件。

2.型号及含义

3正常工作条件和安装条件

变阻器在下列条件下能可靠工作。

3.1周围空气温度上限值为+40℃，24h内其平均值不超过+35℃。

3.2周围空气温度下限值为-5℃，(极限值-25℃)，当用户需要在低于-25℃环境下使用时，需在订货时特殊说明。

3.3安装地点的海拔高度不超过2000m。

3.4安装地点的空气相对湿度在最高温度为+40℃时不超过+50%，在较低温度下可允许有较高相对湿度，最湿月的月平均最大相对湿度不超过90%，对于温度变化，发生在产品上的凝露情况要采取措施除去。

3.5安装面与水平面的倾斜不超过5°。

3.6无显著摇动和冲击振动。

3.7在无爆炸危险介质中，且介质中无足以腐蚀金属和破坏绝缘的气体及导电尘埃。

3.8有防雨雪及没有充满水蒸汽的地方。

注：超出上述条件使用时，应由供需双方作为特殊订货协议解决。

4其它

4.1结构特点：

变阻器是一种静止无触点的电磁元件，相当于一个等值阻抗。在电动机起动过程中，由于等值阻抗随转子电流减小而自动下降（自动变阻），从而只需一级变阻器，就能使电动机完成平稳起动。

变阻器也是一种铁芯损耗较大的三相电抗器，由数片EI形钢板叠合成的铁芯及线圈两部分组成；钢板间用垫圈隔离，保持片间距离，以利调整间隙及整体散热。

变阻器线圈绕组由耐高温双玻璃丝包线绕制而成，每相绕组上有5个抽头，抽头比例为0 — 30% — 80% — 90% — 100%。

用户在实际使用过程中，遇到下列(a、b)现象时，可以调整线圈绕组匝数进行起动：

a .当起动电流过大，起动太快时，可使用最大匝数(100%抽头)；调整后的效果是起动电流减小，起动力矩同时减小(如调整匝数仍不能满足起动要求时，则可增加串联变阻器的台数进行起动)；

b.当起动电流过小，起动力矩不够、电机起动太慢时，可换接其它抽头(减少抽头匝数)，如使用80%抽头 (甚至更少)；其减少匝数的效果是起动电流增大，起动力矩同时增大(如调整匝数仍不能满足起动要求时，则可增加并联变阻器的台数进行起动)；

c.每相绕组抽头调整比例见图1。

接线方式

由于单台变阻器的体积、重量不宜过大，所以当电机功率较大时，就应有多组变阻器连接起来使用，其接线种类有单组、二组并联、二组串联及二串二并等多种接法。

接线方法如图2、图3、图4、图5所示，其它接线方法依此类推。

图中：BP—重复短时起动工作制(频繁起动)用频敏变阻器；

4.3选型表

根据电机规格和操作频繁程度的不同，可在表1中直接查出变阻器的规格。表中所列变阻器选型规格供参考，用户可根据实际负载情况进行选型调整。

当起动冲击电流过大时，在保证变阻器线圈绕组能承载电机转子电流的情况下，可适当调整线圈匝数及增加变阻器的串联数量，从而减小起动冲击电流，确保输电网络正常。

当电机起动力矩不够、起动较慢时，在保证电网电压正常的情况下，可适当调整线圈匝数及增加变阻器的并联数量，从而增大起动力矩，使设备正常工作。

BP8Y系列频敏变阻器选型表：
