电机车电阻器

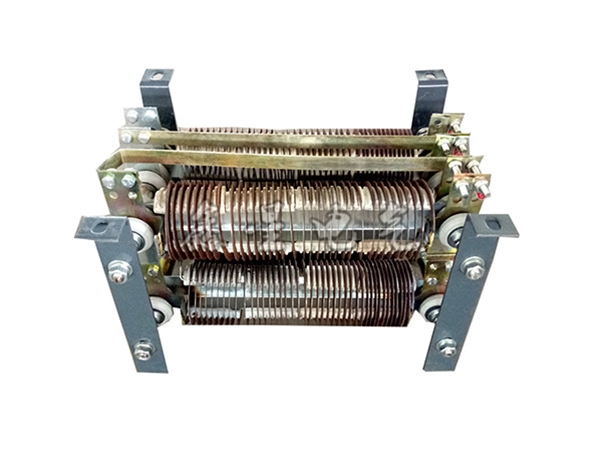

名称:电机车电阻器

详细信息

一、用途

本系列电阻器使用于直流架线式,井下或露天矿用电机车上,作限制牵引电动机的起动或制动电流之用。

二、结构概述

电阻器主要有扁钢支架、铁铬铝圆形电阻元件,绝缘螺杆所组成。电阻元件挂在绝缘螺杆上,并用钢垫圈、云母垫圈、瓷绝缘子等夹牢。电阻元件间连接线用钢板制成。

三、技术数据

电阻器型号
及主要数据

电阻段符号

各段阻值(Ω)

每台电机车所用电阻器

单台电阻器



备注

外形尺寸

安装孔  中心距离

片数

台数

QZX1-1
额定电压:250V
额定电流:60A
总电阻:2..772Ω

R1-R2
R2-R3
R3-R4
R4-R5

0.462
1.078
0.924
0.308



9



1


565*410*405



365*520



适用于7-10吨电机车

QZX1-1-2
额定电压:250V
额定电流:50A
总电阻:3.893Ω

R1-R2
R2-R3
R3-R4
R4-R5

0..678
1.374
1.374
0.458



4



1



565*460*400



414*520



适用于7-10吨电机车

QZX1-3
额定电压:550V
额定电流:40A
总电阻:12.852Ω

R1-R2
R2-R3
R3-R4
R4-R5

2.268
4.536
4.536
1.512



9



1



642*474*405



424*592



适用于7-10吨电机车

QZX1-4
额定电压:250V
额定电流:32A
总电阻:5.03Ω

R1-R2
R2-R3
R3-R4

1.1
2.07
1.86



4



1



410*345*305



300*370



适用于3吨电机车

QZX1-5-1、2
额定电压:550V
额定电流:60A
总电阻:8Ω



R1-R2
R2-R3
R3-R4
R4-R5
R5-R6

2.9
1.1
1.25
0.65
2.1



20



2



490*250*736



200*280



适用于14吨电机车(常州)

QZX1-9-5-6
额定电压  750V
额定电流  135A
总阻值   5.208Ω

R1-R2
R2-R3
R3-R4
R4-R5

1.49
0.68
2.04
1.026

14

1

1830*700*165

1780*585

适用于10T电机车

QZX19-20
额定电压  250V
额定电流  60A
总阻值   2.37Ω

R1-R2
R2-R3
R3-R4
R4-R5

0.352
0.814
0.783
0.232

6

1

560*535*555

1780*585

适用于湘潭新10T
电机车
