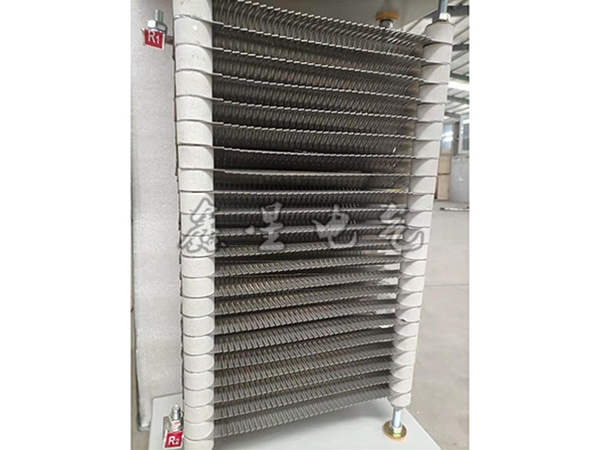

ZX26系列不锈钢电阻器

名称:ZX26系列不锈钢电阻器

详细信息

适用范围


ZX26系列不锈钢电阻器适用于交流50HZ电压至1140V及直流电压至1000V的电路,主要作为电动机起动,制动与调速用。


型号含义



主要技术参数

序号

型号

额定工作电流(A)

电阻值电阻元件

替代原电阻器系列

总的阻值

分级的

型号

数量

1

2

3

4

5

1

ZX26-0.1

237

0.1

0.02

0.02

0.02

0.02

0.02

ZH-1-1





2

ZX26-0.14

200

0.14

0.028

0.028

0.028

0.028

0.028

ZH-1-2





3

ZX26-0.2

167

0.2

0.04

0.04

0.04

0.04

0.04

ZH-1-3





4

ZX26-0.28

141

0.28

0.056

0.056

0.056

0.056

0.056

ZH-1-4





5

ZX26-0.4

118

0.4

0.08

0.08

0.08

0.08

0.08

ZH-1-5





6

ZX26-0.56

100

0.56

0.112

0.112

0.112

0.112

0.112

ZH-1-6





7

ZX26-0.8

84

0.8

0.16

0.16

0.16

0.16

0.16

ZH-1-7



ZX1

8

ZX26-1.1

71

1.1

0.22

0.22

0.22

0.22

0.22

ZH-1-8



ZX9

9

ZX26-1.6

59

1.6

0.32

0.32

0.32

0.32

0.32

ZH-1-9



ZX12

10

ZX26-2.2

50

2.2

0.44

0.44

0.44

0.44

0.44

ZH-2-1



ZX15

11

ZX26-3

2

3

0.6

0.6

0.6

0.6

0.6

ZH-2-2





12

ZX26-4.2

37

4.2

0.84

0.84

0.84

0.84

0.84

ZH-2-3





13

ZX26-5.6

32

5.6

1.12

1.12

1.12

1.12

1.12

ZH-2-4





14

ZX26-8

27

8

1.6

1.6

1.6

1.6

1.6

ZH-2-5





15

ZX26-11

23

11

2.2

2.2

2.2

2.2

2.2

ZH-2-6





16

ZX26-16

19

16

3.2

3.2

3.2

3.2

3.2

ZH-2-7





17

ZX26-2

53

2

0.4

0.4

0.4

0.4

0.4

ZH-3-1





18

ZX26-2.5

47

2.5

0.5

0.5

0.5

0.5

0.5

ZH-3-2

20



19

ZX26-3.3

41

3.3

0.66

0.66

0.66

0.66

0.66

ZH-3-3





20

ZX26-4

37

4

0.8

0.8

0.8

0.8

0.8

ZH-3-4





21

ZX26-5

34

5

1

1

1

1

1

ZH-3-5





22

ZX26-6.6

29

6.6

1.32

1.32

1.32

1.32

1.32

ZH-3-6





23

ZX26-7

28

7

1.4

1.4

1.4

1.4

1.4

ZH-3-7





24

ZX26-9

25

9

1.8

1.8

1.8

1.8

1.8

ZH-3-8





25

ZX26-11

23

11

2.2

2.2

2.2

2.2

2.2

ZH-3-9



ZX2

26

ZX26-14.5

20

14.5

2.9

2.9

2.9

2.9

2.9

ZH-3-10





27

ZX26-19.5

17

19.5

3.9

3.9

3.9

3.9

3.9

ZH-3-11





28

ZX26-28

14

28

5.6

5.6

5.6

5.6

5.6

ZH-3-12





29

ZX26-35

13

35

7

7

7

7

7

ZH-3-13





30

ZX26-44

11

44

8.8

8.8

8.8

8.8

8.8

ZH-3-14





31

ZX26-58

9.8

58

11.6

11.6

11.6

11.6

11.6

ZH-3-15





32

ZX26-80

8.4

80

16

16

16

16

16

ZH-3-16





技术性能参数

    ZX26系列电阻器安全可靠,具有耐腐蚀、无感应电阻值稳定(误差为7.5%)。使用寿命长等优点,电阻器的功率可达5.6KW,适用于各类绕线型号的电动机的配套组合。

外形及安装尺寸
